Linux 使用PXE批量自动化装Centos.

前言!

  • 这即将是最振奋人心的技术.
  • 你即将GET多种技术的产物…
  • 这可花费了我不少时间…
  • 在你即将批量给上千台服务器装系统时…
  • 考虑请我喝杯奶茶吧!

环境介绍.

  • 宿主机Arch Linux
  • 虚拟化KVM
  • 实验机器Centos7

PXE简介.

PXE(Pre-boot Execution Environment,预启动执行环境)是由Intel公司开发的最新技术,工作于Client/Server的网络模式,支持工作站通过网络从远端服 务器下载映像,并由此支持通过网络启动操作系统,在启动过程中,终端要求服务器分配IP地址,再用TFTP(trivial file transfer protocol)或MTFTP(multicast trivial file transfer protocol)协议下载一个启动软件包到本机内存中执行,由这个启动软件包完成终端基本软件设置,从而引导预先安装在服务器中的终端操作系统.

严格来说,PXE 并不是一种安装方式，而是一种引导方式.进行 PXE 安装的必要条件是在要安装的计算机中必须包含一个 PXE 支持的网卡(NIC),即网卡中必须要有 PXE Client.PXE 协议可以使计算机通过网络启动,此协议分为 Client端和 Server 端,而PXE Client则在网卡的 ROM 中,当计算机引导时,BIOS 把 PXE Client 调入内存中执行,然后由 PXE Client 将放置在远端的文件通过网络下载到本地运行,运行 PXE 协议需要设置 DHCP 服务器和 TFTP 服务器,DHCP 服务器会给 PXE Client(将要安装系统的主机)分配一个 IP 地址,由于是给 PXE Client 分配 IP 地址,所以在配置 DHCP 服务器时需要增加相应的 PXE 设置.此外,在 PXE Client 的 ROM 中,已经存在了 TFTP Client,那么它就可以通过 TFTP 协议到 TFTP Server 上下载所需的文件了.

Preboot Excution Environment 预启动执行环境.
Intel公司研发
基于Client/Server的网络模式,支持远程主机通过网络从远端服务器下载映像,并由此支持安装Windows,Linux等多种操作系统.

PXE工作原理简述(BIOS引导方式).

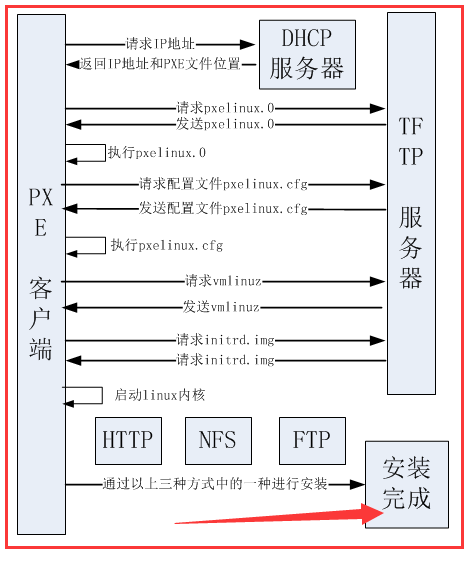

PXE启动原理,BIOS方式

0,按下开机键.BIOS载入PXE Client.

1,Clent向Server上的DHCP发送IP地址请求信息,DHCP检测Client是否合法(主要检测Client的网卡MAC地址),如果合法则返回Clent的IP地址,同时将启动文件pxelinux.0的位置信息一并发送pxelinux.0

2,Clent向PXE Server上的TFTP发送获取pxelinux.0请求消息之后在向Client发送pxelinux.0大小信息,试探Client是否满意,当TFTP收到Client发回的同意大小信息之后,正式向Client发送pxelinux.0

3,Client执行接收到的pxelinux.0文件.

4,Client向TFTP Server发送针对本机的配置信息文件(在TFTP服务的pxelinux.cfg目录下),TFTP将配置文件发回Client,继而Client根据配置文件执行后续操作.

5,Client向TFTP发送linux内核请求信息,TFTP接收到消息之后将内核文件发送给Client.

6,Client向TFTP发送根文件请求信息,TFTP接受消息之后返回Linux根文件系统.

7,Clent启动Linux内核.

8,Client下载安装源文件,读取自动化安装脚本.

PXE工作原理简述(UEFI引导方式).

0,按下开机键.BIOS载入PXE Client.

1,Clent向Server上的DHCP发送IP地址请求信息,DHCP检测Client是否合法(主要检测Client的网卡MAC地址),如果合法则返回Clent的IP地址,同时将启动文件syslinux.efi的位置信息一并发送syslinux.efi

2,Clent向PXE Server上的TFTP发送获取syslinux.efi请求消息之后在向Client发送syslinux.efi大小信息,试探Client是否满意,当TFTP收到Client发回的同意大小信息之后,正式向Client发送syslinux.efi

3,Client执行接收到的syslinux.efi文件.

4,Client向TFTP Server发送针对本机的配置信息文件(在TFTP服务的pxelinux.cfg目录下),TFTP将配置文件发回Client,继而Client根据配置文件执行后续操作.

5,Client向TFTP发送linux内核请求信息,TFTP接收到消息之后将内核文件发送给Client.

6,Client向TFTP发送根文件请求信息,TFTP接受消息之后返回Linux根文件系统.

7,Clent启动Linux内核.

8,Client下载安装源文件,读取自动化安装脚本.

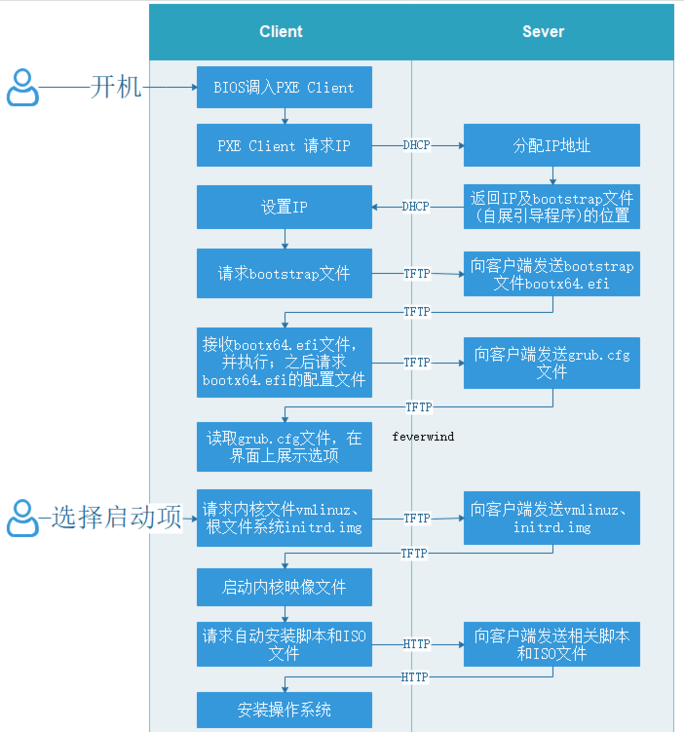

PXE启动原理,UEFI方式

PXE服务构建.

安装syslinux启动文件.

pacman -Syy syslinux
  • vmlinuz指的是内核,作用:进程管理,内存管理,文件管理,驱动管理,网络管理.
  • initrd.img是一个小的映象, 放的是和启动相关的驱动模块.通常的步骤是先启动内核,然后内核挂载initrd.img,并执行里面的脚本来进一步挂载各种各样的模块.其中最重要的就是根文件系统驱动模块,有了它才能挂载根文件系统,继而运行用户空间的第一个应用程序init或者systemd,完成系统后续的启动

TFTP服务器搭建配置.

pacman -Syy tftp-hpa
  • 👉 配置TFTP服务.
echo 'TFTPD_ARGS="--secure /opt/tftpboot/Centos7"' >/etc/conf.d/tftpd
  • 👉 挂载Centos7 ISO镜像,并复制启动文件
mount -o loop Centos7.iso /mnt/cd-rom/0

cp -vr /mnt/cd-rom/0/EFI /opt/tftpboot/Centos7_efi
cp -vr /mnt/cd-rom/0/images /opt/tftpboot/Centos7_efi
  • 👉 配置UEFI启动文件
mkdir -p /opt/tftpboot/Centos7_efi/
mkdir /opt/tftpboot/Centos7_efi/{pxelinux.cfg,ks,iso,centos7}

for i in "/usr/lib/syslinux/efi64/{ldlinux.e64,libutil.c32,menu.c32,syslinux.efi}"; do
    cp -v ${i} /opt/tftpboot/Centos7_efi/
done
  • 👉 配置BIOS启动文件
mkdir -p /opt/tftpboot/Centos7_efi/
mkdir /opt/tftpboot/Centos7_efi/{pxelinux.cfg,ks,iso,centos7}

for i in "/usr/lib/syslinux/efi64/{ldlinux.e64,libutil.c32,menu.c32,syslinux.efi}"; do
    cp -v ${i} /opt/tftpboot/Centos7_efi/
done
  • 👉 启动TFTP服务
systemctl daemon-reload && \
systemctl restart tftpd.socket

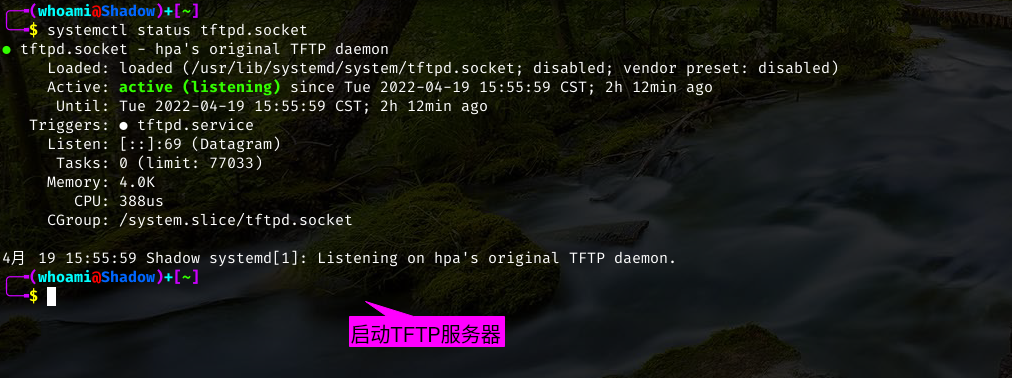

TFTP服务启动状态

DHCP服务器搭建配置.

pacman -Syy dnsmasq
  • 👉 UEFI引导方式.
cat << "EOF" >>/etc/dnsmasq.conf
port=0
interface=vir-host
bind-interfaces
dhcp-range=192.168.222.2,192.168.222.254,12h
dhcp-boot=syslinux.efi
enable-tftp
tftp-root=/opt/tftpboot/Centos7_efi
EOF
  • 👉 BIOS引导方式.
cat << "EOF" >>/etc/dnsmasq.conf
port=0
interface=vir-host
bind-interfaces
dhcp-range=192.168.222.2,192.168.222.254,12h
dhcp-boot=pxelinux.0
enable-tftp
tftp-root=/opt/tftpboot/Centos7
EOF

  • interface – 服务器需要监听并提供服务的网络接口.

  • bind-interfaces – 取消注释来绑定到该网络接口.

  • domain – 替换为你的域名.

  • dhcp-range – 替换为你的网络掩码定义的网段.

  • dhcp-boot – 替换该IP地址为你的网络接口IP地址.

  • dhcp-option=3,192.168.1.1 – 替换该IP地址为你的网段的网关.

  • dhcp-option=6,92.168.1.1 – 替换该IP地址为你的DNS服务器IP——可以定义多个IP地址.

  • server=8.8.4.4 – 这里放置DNS转发服务器IP地址.

  • dhcp-option=28,10.0.0.255 – 替换该IP地址为网络广播地址——可选项.

  • dhcp-option=42,0.0.0.0 – 这里放置网络时钟服务器——可选项（0.0.0.0地址表示参考自身).

  • pxe-prompt – 保持默认——按F8进入菜单，60秒等待时间.

  • pxe=service – 使用x86PC作为32为/64位架构，并在字符串引述中输入菜单描述提示。其它类型值可以是：PC98,IAEFI,Alpha,Arcx86,IntelLeanClient,IA32EFI,BCEFI,XscaleEFI和X86-64EFI.

  • enable-tftp – 启用内建TFTP服务器.

  • tftp-root – 使用/var/lib/tftpboot——所有网络启动文件所在位置.

  • 启动DHCP服务

systemctl daemon-reload && \
systemctl restart dnsmasq.service

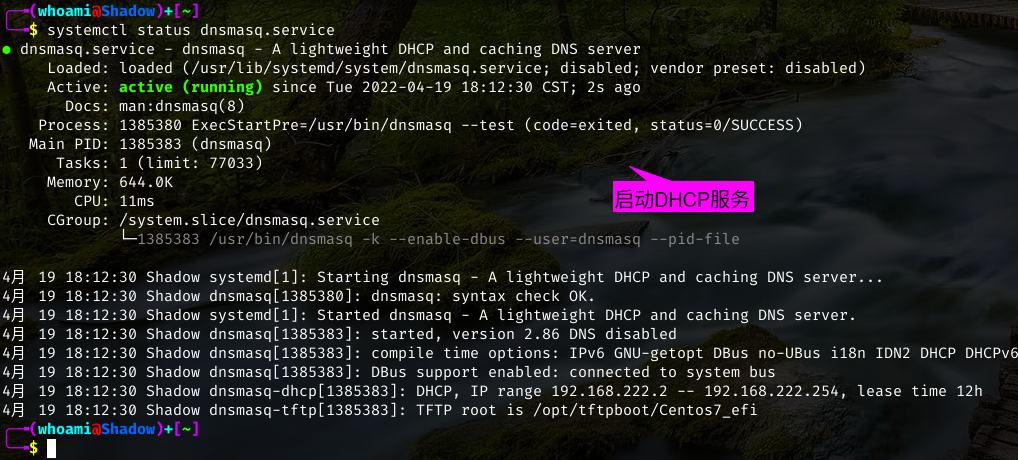

DHCP服务启动状态

NFS服务器搭建配置.

pacman -Syy nfs-utils
  • 配置NFS服务器.
cat << "EOF" >>/etc/exports
/opt/tftpboot/Centos7/iso 0.0.0.0 (ro,no_subtree_check)
/opt/tftpboot/Centos7/ks 0.0.0.0 (ro,no_subtree_check)
/opt/tftpboot/Centos7_efi/ks 0.0.0.0 (ro,no_subtree_check)
EOF
  • 启动NFS服务
systemctl daemon-reload && \
systemctl restart nfs-server.service

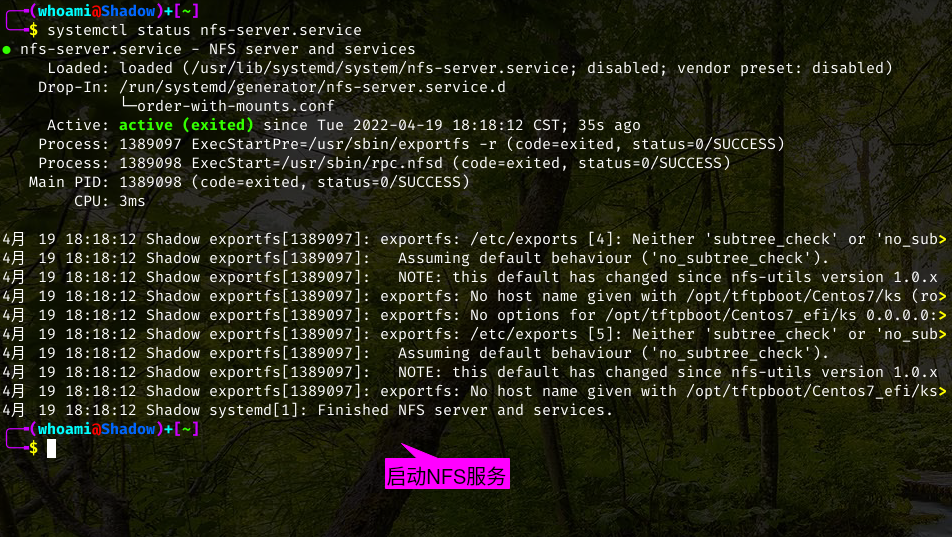

NFS服务启动状态

pxelinux.cfg配置

cat << "EOF" >>/opt/tftpboot/Centos7_efi/pxelinux.cfg/default
default menu.c32
prompt 0
timeout 30

MENU TITLE example.com PXE Menu
LABEL CentOS7_x64
MENU LABEL CentOS 7.2 X86_64
KERNEL centos7/vmlinuz
APPEND initrd=/centos7/initrd.img inst.repo=nfs://192.168.223.1/opt/tftpboot/Centos7/iso ks=nfs://192.168.223.1/opt/tftpboot/Centos7_efi/ks/ks.cfg

label 2
menu label ^2) Boot from local drive
EOF

kickstart自动应答文件配置.

kickstart简介.

Kickstart是一项功能,使您能够基于预定义的列表(kickstart文件)安装完整的操作系统.每当您在Red Hat Enterprise Linux,CentOS,Fedora或其他基于Red Hat的Linux发行版上安装操作系统时,您的安装选择都会自动记录在名为anaconda-ks.cfg的kickstart文件中.该文件位于root用户的本地目录:/root/anaconda-ks.cfg

如果在执行安装后查看此文件,您将看到它反映了在安装过程中输入的条目.这些条目将是安装类型(新安装/升级),键盘和时区的目录设置,网络信息(例如dhcp或静态信息),磁盘分区信息,软件包选择等等.我们将更详细地介绍许多这些选项.

kickstart文件的主要功能是使管理员能够快速进行Linux的网络安装,另一个优点是,您可以基于经过验证的构建(标准构建配置)来创建服务器.如果必须频繁创建大量具有相同构建的服务器,则此功能非常有用.您甚至可以指定要在安装后运行的命令,例如创建新帐户.使用kickstart文件的通常方法是从导出的nfs目录中找到该文件或通过Web服务器使其可用,但是,还有其他选项可用.在以下示例中,我们将介绍使用nfs和Web服务器所涉及的过程.
在下面的示例中,我将使用VirtualBox作为测试环境,并使用CentOS 6.5作为Linux操作系统.在这里,我将创建一个服务器,该服务器将充当我们安装的nfs服务器和Web服务器.该服务器将包含定制的kickstart配置文件.

kickstart文件配置(UEFI引导方式)
cat << "EOF" >/opt/tftpboot/Centos7_efi/ks/ks.cfg
 #platform=x86, AMD64, or Intel EM64T
 #version=DEVEL
 # Firewall configuration
 firewall --disabled
 # Install OS instead of upgrade
 install
 # 使用nfs作为安装介质.
url --url="nfs://192.168.223.1/opt/tftpboot/Centos7/iso"
 # Root password [i used here 000000]
rootpw --iscrypted $6$An9sv4lvnbw3/g.u$VVoVB3SCUG7.UDvRlOwP2daES3v.Tbp59pw.k1AZAC9YbkTaJIEsAqmwwZYs7GZKAvFzY4FnpIT/mL.6dD8hl0
 # System authorization information
 auth  useshadow  passalgo=sha512
 # Use graphical install
 graphical
 reboot
 firstboot disable
 # System keyboard
 # keyboard us
keyboard --vckeymap=cn --xlayouts='cn'
 # System language
 # 语言中文
lang zh_CN.UTF-8
 # SELinux configuration
 selinux disabled
 # Installation logging level
 logging level=info
 # System timezone
timezone Asia/Shanghai --isUtc
 # System bootloader configuration
 #指定引导安装位置
bootloader --append=" crashkernel=auto" --location=mbr --boot-drive=vda
 #清除硬盘分区表
zerombr
 #删除硬盘上的所有分区并初始化磁盘标签
clearpart --all --initlabel
 #这里是指定硬盘分区方式，划重点！！！
 #因为是UEFI引导，必须指定efi分区且分区的类型必须是efi，挂载到/boot/efi
 #size的单位: M --fstype是指定文件系统类型，例如:ext4、xfs
part /boot/efi --fstype="efi" --ondisk=vda --size=1024 --fsoptions="defaults,uid=0,gid=0,umask=0077,shortname=winnt"
part /app --fstype="xfs" --size=20480
part swap --fstype="swap" --size=2048
part / --fstype="xfs" --size=51200
part /boot --fstype="ext4" --size=1024

 #将磁盘格式转换成gpt.
%pre
parted -s /dev/vda mklabel gpt
%end

%packages
 @core
 wget
 net-tools
 %end
 %post
 %end
 EOF
kickstart文件配置(BIOS引导方式)
cat << "EOF" >/opt/tftpboot/Centos7/ks/ks.cfg
#platform=x86, AMD64, or Intel EM64T
 #version=DEVEL
 # Firewall configuration
 firewall --disabled
 # Install OS instead of upgrade
 install
 # Use NFS installation media
url --url="nfs://192.168.223.1/opt/tftpboot/Centos7/iso"
 # Root password [i used here 000000]
rootpw --iscrypted $6$An9sv4lvnbw3/g.u$VVoVB3SCUG7.UDvRlOwP2daES3v.Tbp59pw.k1AZAC9YbkTaJIEsAqmwwZYs7GZKAvFzY4FnpIT/mL.6dD8hl0
 # System authorization information
 auth  useshadow  passalgo=sha512
 # Use graphical install
 graphical
#安装完毕后重启.
 reboot
 firstboot disable
 # System keyboard
# keyboard us
keyboard --vckeymap=cn --xlayouts='cn'
 # System language
# lang en_US
lang zh_CN.UTF-8
 # SELinux configuration
 selinux disabled
 # Installation logging level
 logging level=info
# System timezone
timezone Asia/Shanghai --isUtc
 # System bootloader configuration
 bootloader location=mbr
 clearpart --all --initlabel
 part swap --asprimary --fstype="swap" --size=1024
 part /boot --fstype xfs --size=200
 part pv.01 --size=1 --grow
 volgroup rootvg01 pv.01
 logvol / --fstype xfs --name=lv01 --vgname=rootvg01 --size=1 --grow

%packages
 @core
 wget
 net-tools
 %end

 #--安装完毕后执行的脚本.
 %post
 # 配置ssh密钥登录服务器.
 if ! [ -d /root/.ssh ]; then
    mkdir /root/.ssh
 fi
 cat << "EOF" >/root/.ssh/authorized_keys
 ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAACAQDtsqSSs25RVmffaQ8WfzAE6aei3+a3twhHhRssUtN2TdoB9SoIOca3VCw+Du235ukYbAdQRdEdPihqE4HknJFQEGTdtF/S0K4DbJtOMUvXmBtjI4IlV8jXsQ/HqGt7iKYCmIUJwWqEO6Xkh2owmhaMY0NA+ABjkVOVT+hBA8oj3GC1KJl+yB+dX5a42vams2h7chKBZZ/827Hyy7J3pkGQcwLaMGmPdGigfdfNGGUUCl5PzeOsNynYYYnIH7rX8Q3tKMArUjuAyehEcrrF2lfLu1Wx0qXVlIc5S1QuLlRj+NqThiwiBz+HQTmaAyGPk8rW78tfO22EyarWy7FoFySAxAhnoeqNLOawXqIUdknvCT1iT3s1O/kLtmKmStb3rMoS0AwKPORjwpYIaUAvAKR95Wr5jPr0KzxbAC/Btn42JGTG5RhSRcmc6EIUX5LhdER8+tN1hTaRbWudBVBLSlL61+Hd5WsOPmZDf1tpeTPXMfX+L/bCeRpAKbSE3fQG96ogjnX4p8iaYkP7LirOyJGPUZbjB6nAwFeTuLw+yoThE23Y9uPa1UGgPCcByBHdq7J/B2lFc3Ku9YlfdcOVMsftqqKoqEijcPPEZWyHrAiX5pPKpTmyZ/oxu36G9xFZ+gdb+HzaOOUN/UrC3oJfFO6SQVvOgBwvKMJE16SEHXs/vQ==
EOF
sed -i 's/PasswordAuthentication yes/PasswordAuthentication no/g' /etc/ssh/sshd_config
%end
EOF

防火墙配置.

systemctl stop firewalld.service && \
iptables -F

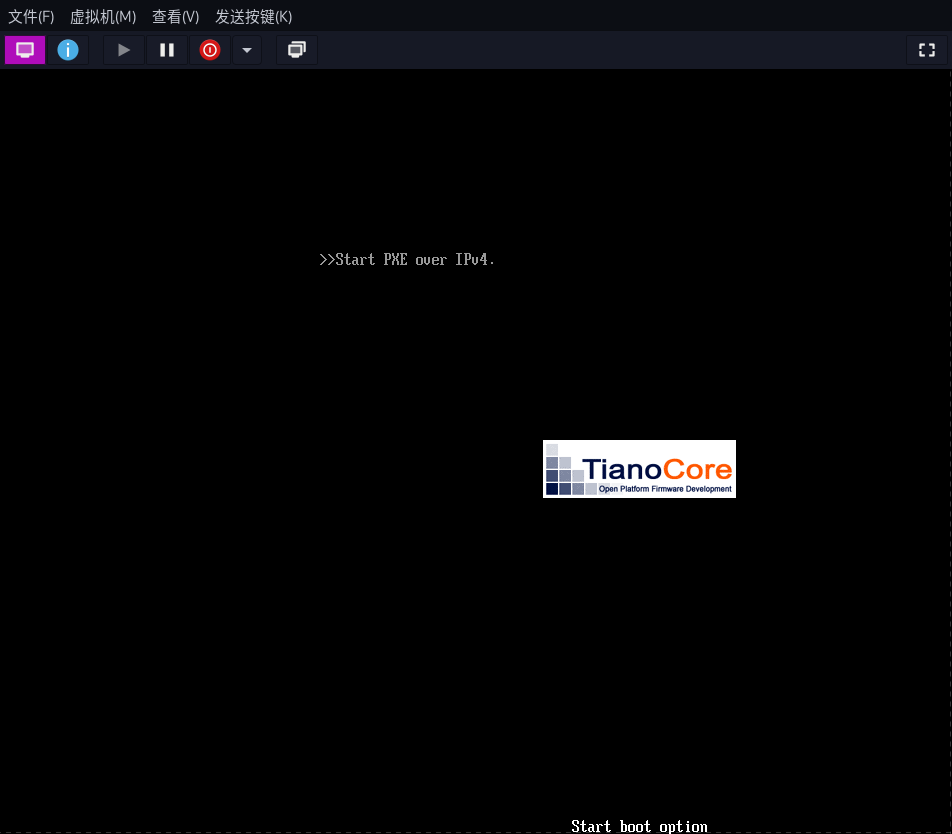

UEFI 过渡 PXE客户端

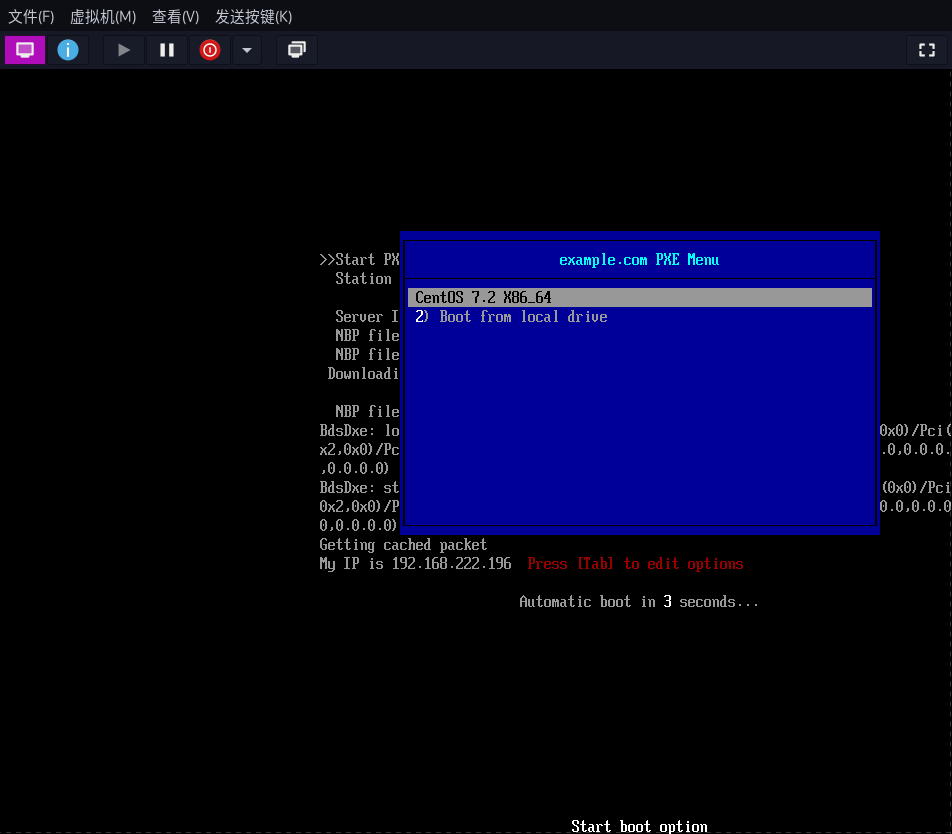

载入menuc32界面

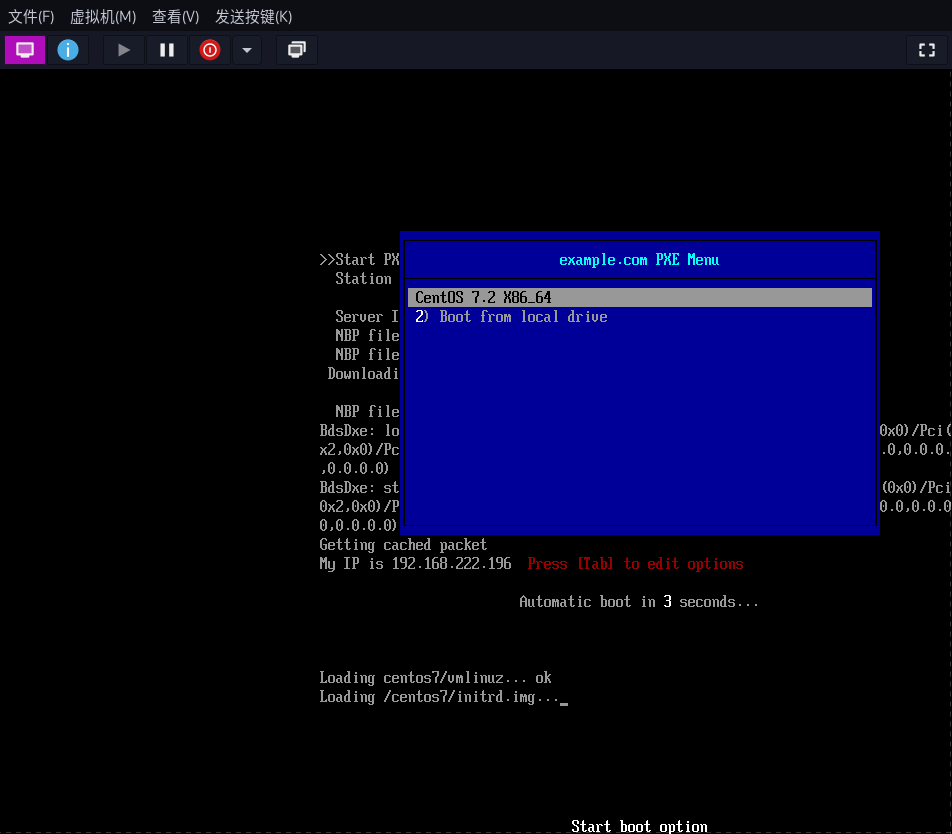

载入Kernel和initramfs

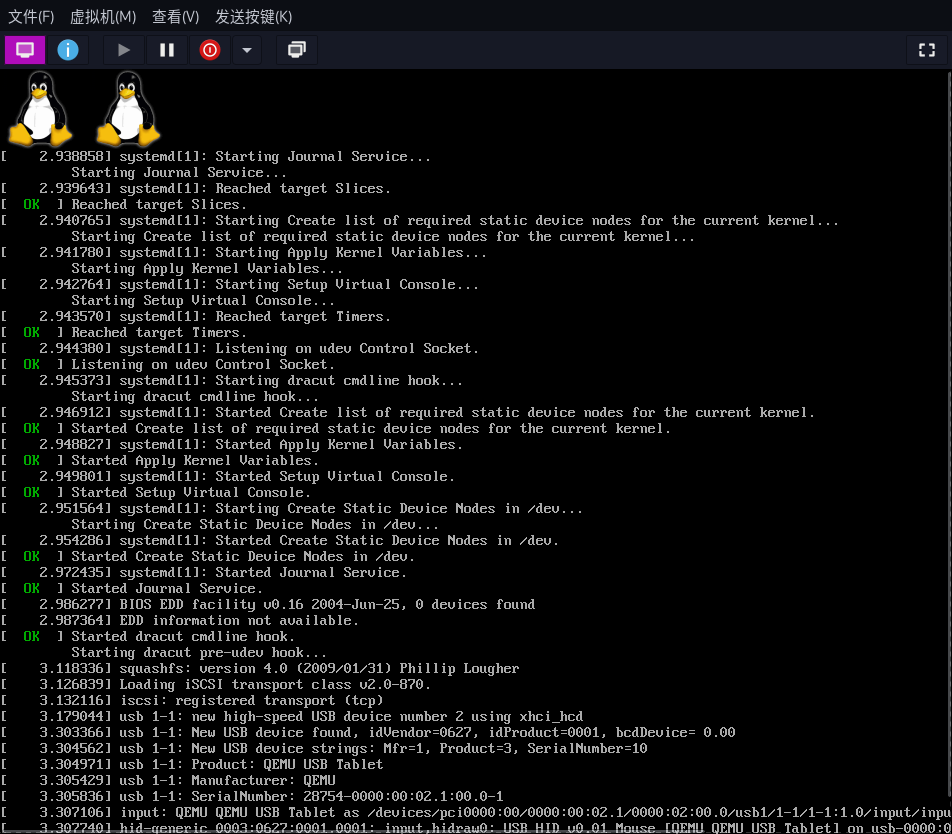

启动各种systemd系统服务

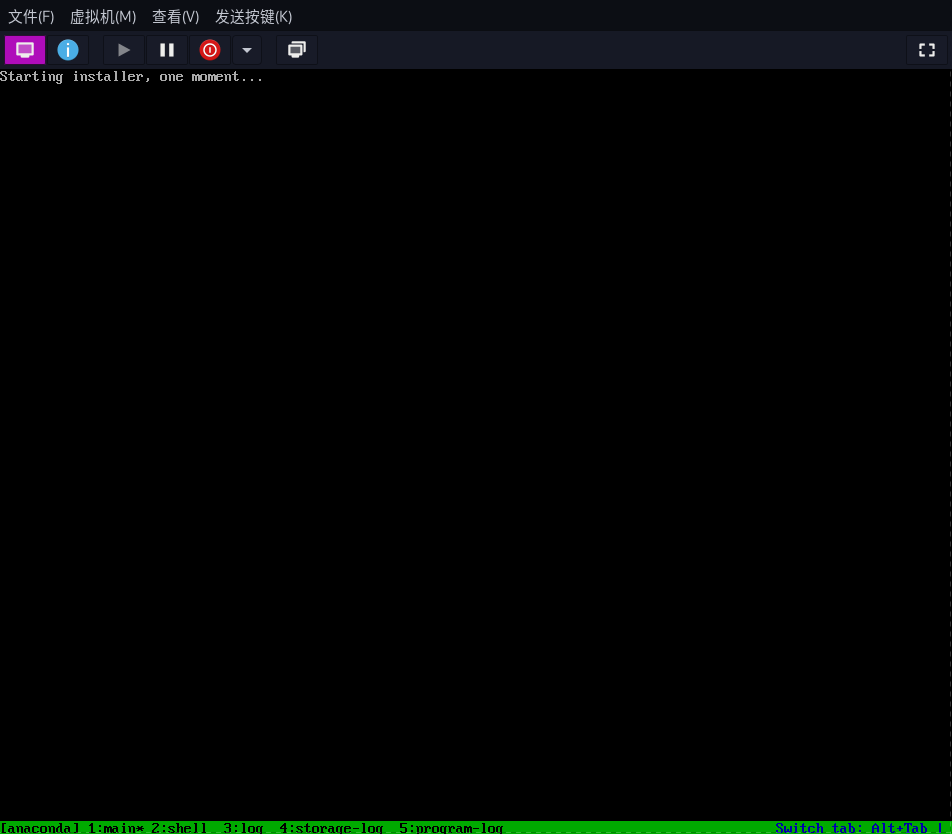

启动安装程序

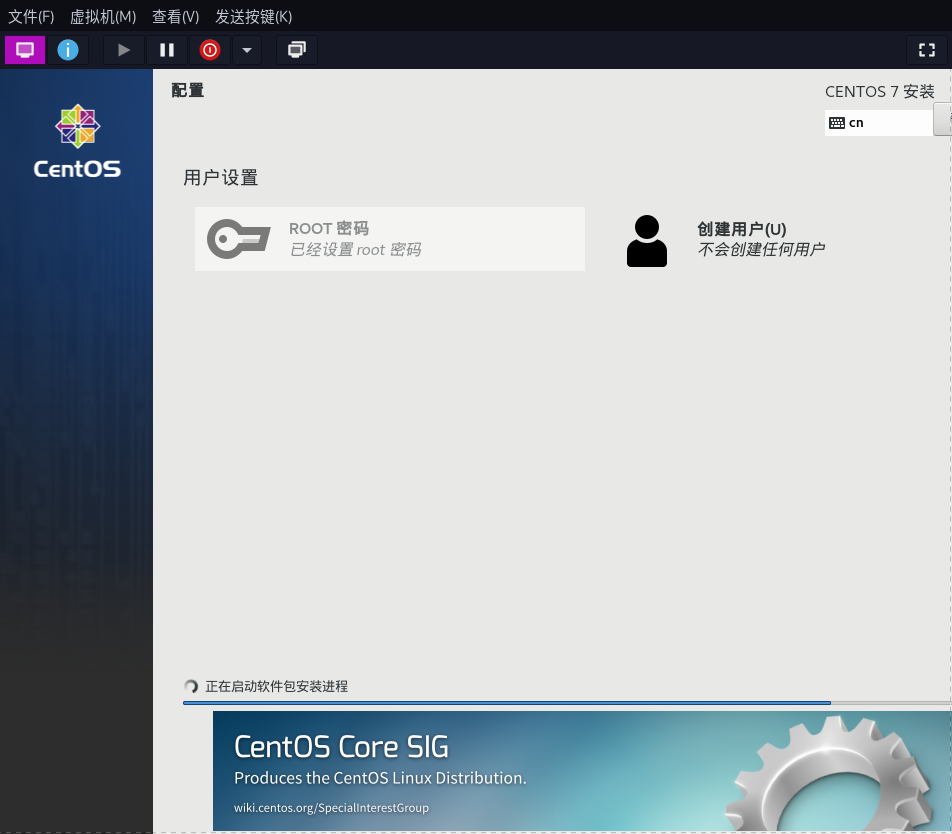

进入安装画面,通过NFS方式进行安装,并使用kickstart自动应答安装

BIOS PXE自动安装Centos
