LBC+DR+HA(LVS DR模式-负载均衡+高可用)服务器集群!

🔧准备.

• 🔧 6台计算机,或6台虚拟机.
• 🔧 操作系统Debian10.

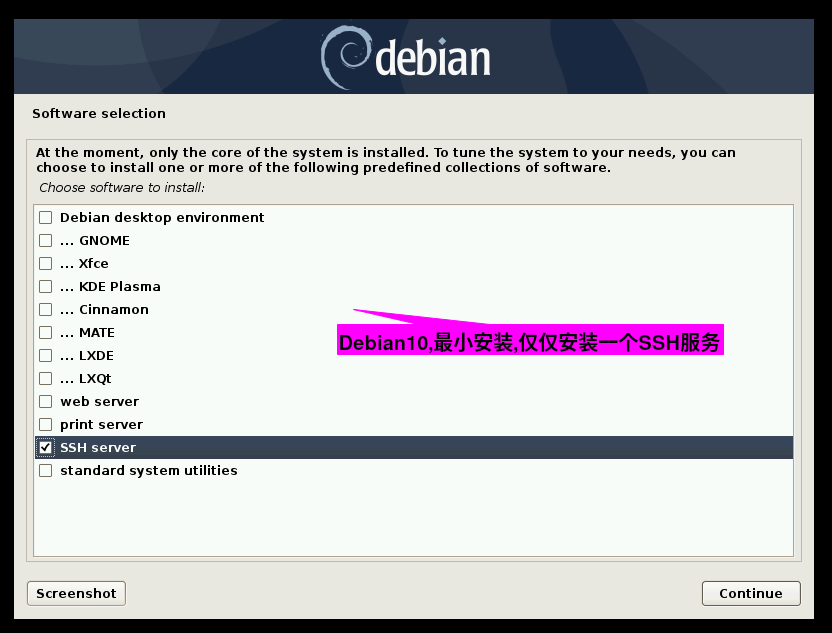

• 🔧 安装类型,全部最小安装.

博客中的实验环境.

• 物理系统Arch Linux
• 虚拟化平台KVM
• 虚拟机操作系统Debian10

名称	虚拟化平台	虚拟机系统
DS(主调度器)	KVM	Debian10
DS1(备用调度器)	KVM	Debian10
RS0(WEB服务器)	KVM	Debian10
RS1(WEB服务器)	KVM	Debian10
CS0(客户机)	KVM	Arch Linux
CS0(客户机)	KVM	Debian10

博客中虚拟机IP及主机名配置.

IP	节点
192.168.222.66	DS(主调度器)
192.168.222.111	RS1(备用调度器)
192.168.222.52	RS0(WEB服务器)
192.168.222.215	RS1(WEB服务器)
192.168.222.222	VIP(虚拟IP)
192.168.222.211	CS0(客户机)
192.168.222.110	CS1(客户机)

修改镜像源.

#--最小安装的Debian10默认不能使用https源,需要安装 apt-transport-https ca-certificates
cat << "EOF" >/etc/apt/sources.list
deb http://mirrors.tuna.tsinghua.edu.cn/debian/ buster main contrib non-free
deb-src http://mirrors.tuna.tsinghua.edu.cn/debian/ buster main contrib non-free
deb http://mirrors.tuna.tsinghua.edu.cn/debian/ buster-updates main contrib non-free
deb-src http://mirrors.tuna.tsinghua.edu.cn/debian/ buster-updates main contrib non-free
deb http://mirrors.tuna.tsinghua.edu.cn/debian/ buster-backports main contrib non-free
deb-src http://mirrors.tuna.tsinghua.edu.cn/debian/ buster-backports main contrib non-free
deb http://mirrors.tuna.tsinghua.edu.cn/debian-security buster/updates main contrib non-free
deb-src http://mirrors.tuna.tsinghua.edu.cn/debian-security buster/updates main contrib non-free
EOF

apt update && \
apt -y install \
apt-transport-https \
ca-certificates     #建立本地软件包缓存列表,以及支持https源.

sed 's/http/https/g' /etc/apt/sources.list  #修改软件源为https.

apt-get update && \
apt-get -y install \
bash-completion \
vim \
wget \
build-essential  #建立软件包缓存列表,安装基本工具,编译环境;

配置DS(主调度器)虚拟机.

• 1,操作系统,Debian10,(安装类型最小安装)

• 2,安装keepalived和ipvsadm(使用包管理器)

apt-get update && \
apt-get install keepalived ipvsadm

• 3,编译安装keepalived

  下载并解压Keepalived源代码.

wget https://www.keepalived.org/software/keepalived-2.2.7.tar.gz    #下载Keepalived源代码.

#--解压Keepalived压缩包.
for i in *gz; do
    tar -xvf ${i}
done

配置Keepalived源代码.

./configure \
--prefix=/usr/local/keepalived/ \
--disable-fwmark \
--sbindir=/usr/local/sbin/ \
--bindir=/usr/local/bin/ \
--with-systemdsystemunitdir=/etc/systemd/system/

#--disable-fwmark 加此项关闭生成防火墙策略

安装Keepalived依赖包.

apt-get update && \
apt-get -y install \
libsnmp-dev \
libnl-route-3-dev \
libnfnetlink-dev \
libipset-dev \
iptables-dev \
libsnmp-dev \
libnl-genl-3-dev

编译并安装Keepalived.

make V=99 -j $(nproc) && \
make install >install.log

修改Keepalivedsystemd服务.

• 默认安装好的Keepalivedsystemd服务无法正常使用,需要修改哈~

[Unit]
Description=LVS and VRRP High Availability Monitor
After=network-online.target syslog.target
Wants=network-online.target
Documentation=man:keepalived(8)
Documentation=man:keepalived.conf(5)
Documentation=man:genhash(1)
Documentation=https://keepalived.org

[Service]
Type=simple
PIDFile=/run/keepalived.pid
KillMode=process
EnvironmentFile=-/usr/local/keepalived/etc/sysconfig/keepalived
ExecStart=/usr/local/sbin/keepalived -f /usr/local/keepalived/etc/keepalived/keepalived.conf $KEEPALIVED_OPTIONS
ExecReload=/bin/kill -HUP $MAINPID

[Install]
WantedBy=multi-user.target

• 4,配置DS(主调度器)网络.

cat << "EOF" >/etc/network/interfaces.d/enp1s0
# The enp1s0 network config;
auto enp1s0
allow-hotplug enp1s0
    iface enp1s0 inet static
    address 192.168.222.66
    netmask 255.255.255.0
    gateway 192.168.222.1
EOF

systemctl daemon-reload && \
systemctl restart networking.service

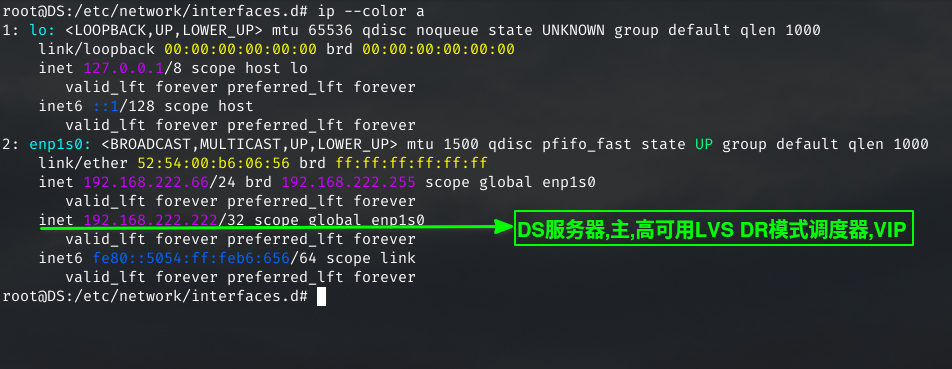

• 5,配置DS(主调度器)HA高可用主节点.

cat << "EOF" >/etc/keepalived/keepalived.conf
! Configuration File for keepalived

#--Keepalived MASTER Config
global_defs {
   notification_email {
     root@localhost                         #默认三个地址，修改可用地址
   }
   notification_email_from root@localhost
   smtp_server localhost
   smtp_connect_timeout 30
   router_id DS                             #标识当前节点名字，两个节点的此项需要不相同。
}

#默认的配置文件中，使用第三方 smtp 服务器，但这在现实中几乎没有意义，发不出邮件，我们将其挃定为 localhost,我们也可以将通知信息的发送交给本地 sendmail 服务处理。
vrrp_instance apache {          #定义一个实例,一个集群就是一个实例,默认VI_1 可以随意改.
    state MASTER                #指定A节点为主节点 备用节点上设置为 BACKUP 即可.
    interface enp1s0            #绑定虚拟IP 的网络接口.
    virtual_router_id 51        #VRRP 组名,两个节点的设置必须一样,以指明各个节点属于同一VRRP 组.
    priority 100                #主节点的优先级(1-254 之间),备用节点必须比主节点优先级低.
    advert_int 1                #组播信息发送间隔,两个节点设置必须一样.
    authentication {            #设置验证信息,两个节点必须一致.
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.222.222        #指定虚拟IP,两个节点设置必须一样.
    }
}

#类似添加虚拟一个服务 ipvsadm -A -t 192.168.1.70:80 -s rr
virtual_server 192.168.222.222 80 {     #对虚拟IP63添加LVS相关内容.
    delay_loop 6                        #Keepalived 多长时间监测一次 RS.
    lb_algo rr                          #分发算法.
    lb_kind DR                          #DR 模式.
    nat_mask 255.255.255.0
    persistence_timeout 50              #同一IP50秒内的请求都发到同个real server,这个会影响LVS的RR调度算法,同一IP超过50秒后,再次访问,才会被转发到另一台real server 上,persistence 持久性的意思.
    protocol TCP
    real_server 192.168.222.215 80 {    #配置服务节点 1，需要指定 realserver 的真实 IP 地址和端口，IP不端口之间用空格隔开.
        weight 1                        #配置服务节点的权值，权值大小用数字表示，数字越大，权值越高，设置权值大小可以为不同性能的服务器.
        TCP_CHECK {                     #这段内容手动添加，爸以前的内容删除.
                connect_timeout 3       #表示 3 秒无响应超时.
                nb_get_retry 3          #表示重试次数.
                delay_before_retry 3    #表示重试间隔.
                connect_port 80         #检测端口.
                }
    }
    real_server 192.168.222.52 80 {
        weight 1
        TCP_CHECK {
                connect_timeout 3
                nb_get_retry 3
                delay_before_retry 3
                connect_port 80
                }
    }
}
EOF

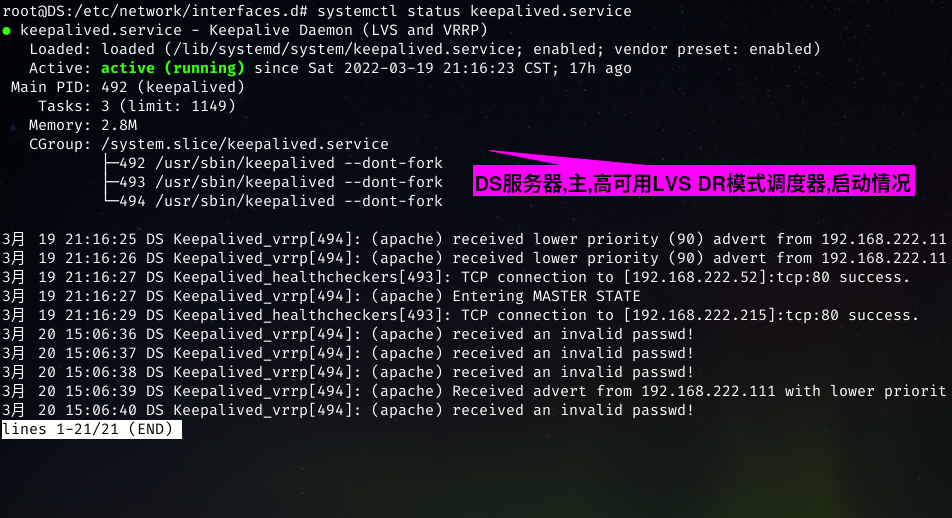

启动DS上的keepalived高可用.

ipvsadm -C &&\
systemctl daemon-reload &&\
systemctl enable --now keepalived.service

配置DS1(备用调度器)虚拟机.

• 1,配置DS1(备用调度器)备用节点网络.

cat << "EOF" > /etc/network/interfaces.d/enp1s0
# The enp1s0 network config;
auto enp1s0
allow-hotplug enp1s0
   iface enp1s0 inet static
   address 192.168.222.111
   netmask 255.255.255.0
   gateway 192.168.222.1
EOF

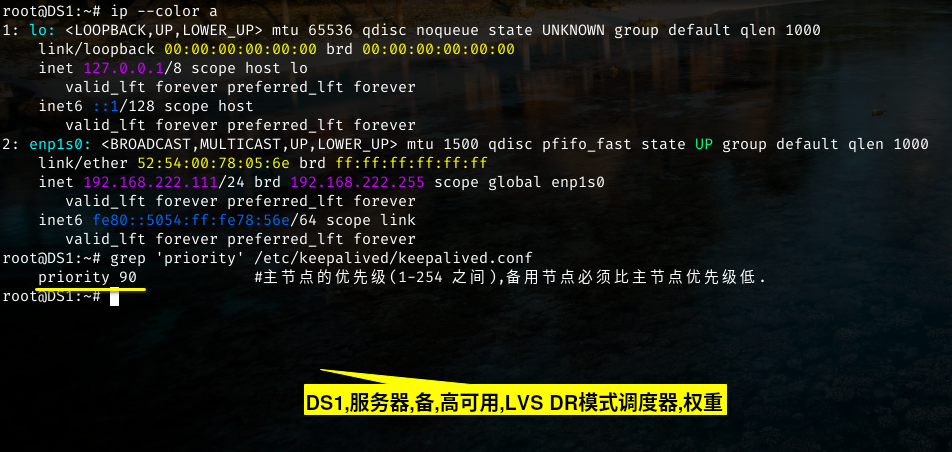

• 2,配置DS1(备用调度器)HA高可用备用节点.

cat << "EOF" >/etc/keepalived/keepalived.conf
! Configuration File for keepalived

#--Keepalived Backup Config
global_defs {
   notification_email {
     root@localhost                         #默认三个地址，修改可用地址
   }
   notification_email_from root@localhost
   smtp_server localhost
   smtp_connect_timeout 30
   router_id DS1                             #标识当前节点名字,两个节点的此项需要不相同.
}

#默认的配置文件中，使用第三方 smtp 服务器，但这在现实中几乎没有意义，发不出邮件，我们将其挃定为 localhost,我们也可以将通知信息的发送交给本地 sendmail 服务处理。
vrrp_instance apache {          #定义一个实例,一个集群就是一个实例,默认VI_1 可以随意改.
    state BACKUP                #指定A节点为主节点 备用节点上设置为 BACKUP 即可.
    interface enp1s0            #绑定虚拟IP 的网络接口.
    virtual_router_id 51        #VRRP 组名,两个节点的设置必须一样,以指明各个节点属于同一VRRP 组.
    priority 90                 #主节点的优先级(1-254 之间),备用节点必须比主节点优先级低.
    advert_int 1                #组播信息发送间隔,两个节点设置必须一样.
    authentication {            #设置验证信息,两个节点必须一致.
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.222.222        #指定虚拟IP,两个节点设置必须一样.
    }
}

#类似添加虚拟一个服务 ipvsadm -A -t 192.168.1.70:80 -s rr
virtual_server 192.168.222.222 80 {     #对虚拟IP63添加LVS相关内容.
    delay_loop 6                        #Keepalived 多长时间监测一次 RS.
    lb_algo rr                          #分发算法.
    lb_kind DR                          #DR 模式.
    nat_mask 255.255.255.0
    persistence_timeout 50              #同一IP50秒内的请求都发到同个real server,这个会影响LVS的RR调度算法,同一IP超过50秒后,再次访问,才会被转发到另一台real server 上,persistence 持久性的意思.
    protocol TCP
    real_server 192.168.222.215 80 {    #配置服务节点 1，需要指定 realserver 的真实 IP 地址和端口，IP不端口之间用空格隔开.
        weight 1                        #配置服务节点的权值，权值大小用数字表示，数字越大，权值越高，设置权值大小可以为不同性能的服务器.
        TCP_CHECK {                     #这段内容手动添加，爸以前的内容删除.
                connect_timeout 3       #表示 3 秒无响应超时.
                nb_get_retry 3          #表示重试次数.
                delay_before_retry 3    #表示重试间隔.
                connect_port 80         #检测端口.
                }
    }
    real_server 192.168.222.52 80 {
        weight 1
        TCP_CHECK {
                connect_timeout 3
                nb_get_retry 3
                delay_before_retry 3
                connect_port 80
                }
    }
}
EOF

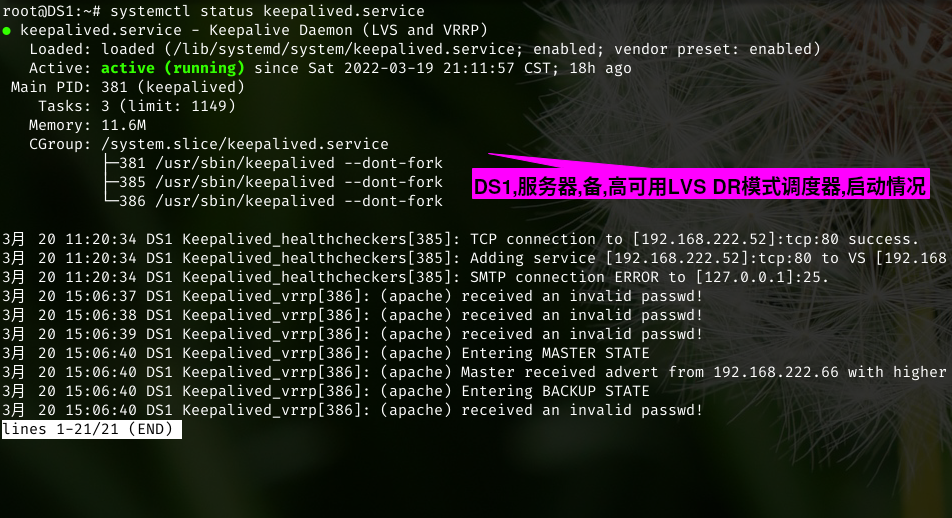

启动DS1上的keepalived高可用.

ipvsadm -C &&\
systemctl daemon-reload &&\
systemctl enable --now keepalived.service

配置RS0(WEB服务器)虚拟机.

• 1,配置RS0服务器,DIP.

cat << "EOF" >>/etc/network/interfaces.d/enp1s0
# The enp1s0 network config;
auto enp1s0
allow-hotplug enp1s0
    iface enp1s0 inet static
    address 192.168.222.52
    netmask 255.255.255.0
    gateway 192.168.222.1
EOF

• 2,配置RS0服务器,VIP.

cat << "EOF" >>/etc/network/interfaces.d/lo:0
# The lo:0:0 network config;
auto lo:0
    iface lo:0 inet static
    address 192.168.222.222
    netmask 255.255.255.255
EOF

systemctl daemon-reload && \
systemctl restart networking.service

• 3,配置RS0服务器,内核参数.

cat << "EOF" >>/etc/sysctl.conf
#----LVS DR
net.ipv4.conf.enp1s0.arp_ignore = 1
net.ipv4.conf.enp1s0.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
EOF

sysctl -p

配置RS1(WEB服务器)虚拟机.

• 1,配置RS1服务器,DIP.

cat << "EOF" >/etc/network/interfaces.d/enp1s0
# The enp1s0 network config;
auto enp1s0
allow-hotplug enp1s0
    iface enp1s0 inet static
    address 192.168.222.215
    netmask 255.255.255.0
    gateway 192.168.222.1
EOF

• 2,配置RS1服务器,VIP.

cat << "EOF" >/etc/network/interfaces.d/lo:0
# The lo:0:0 network config;
auto lo:1
    iface lo:1 inet static
    address 192.168.222.222
    netmask 255.255.255.255
EOF

systemctl daemon-reload && \
systemctl restart networking.service

• 3,配置RS1服务器,内核参数.

cat << "EOF" >>/etc/sysctl.conf
#----LVS DR
net.ipv4.conf.enp1s0.arp_ignore = 1
net.ipv4.conf.enp1s0.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
EOF

sysctl -p

配置CS0(客户机)虚拟机.

• 无需任何配置,只需安装任意操作系统.*

配置CS1(客户机)虚拟机.

• 无需任何配置,只需安装任意操作系统.*

测试LVS DR模式 HA高可用集群.

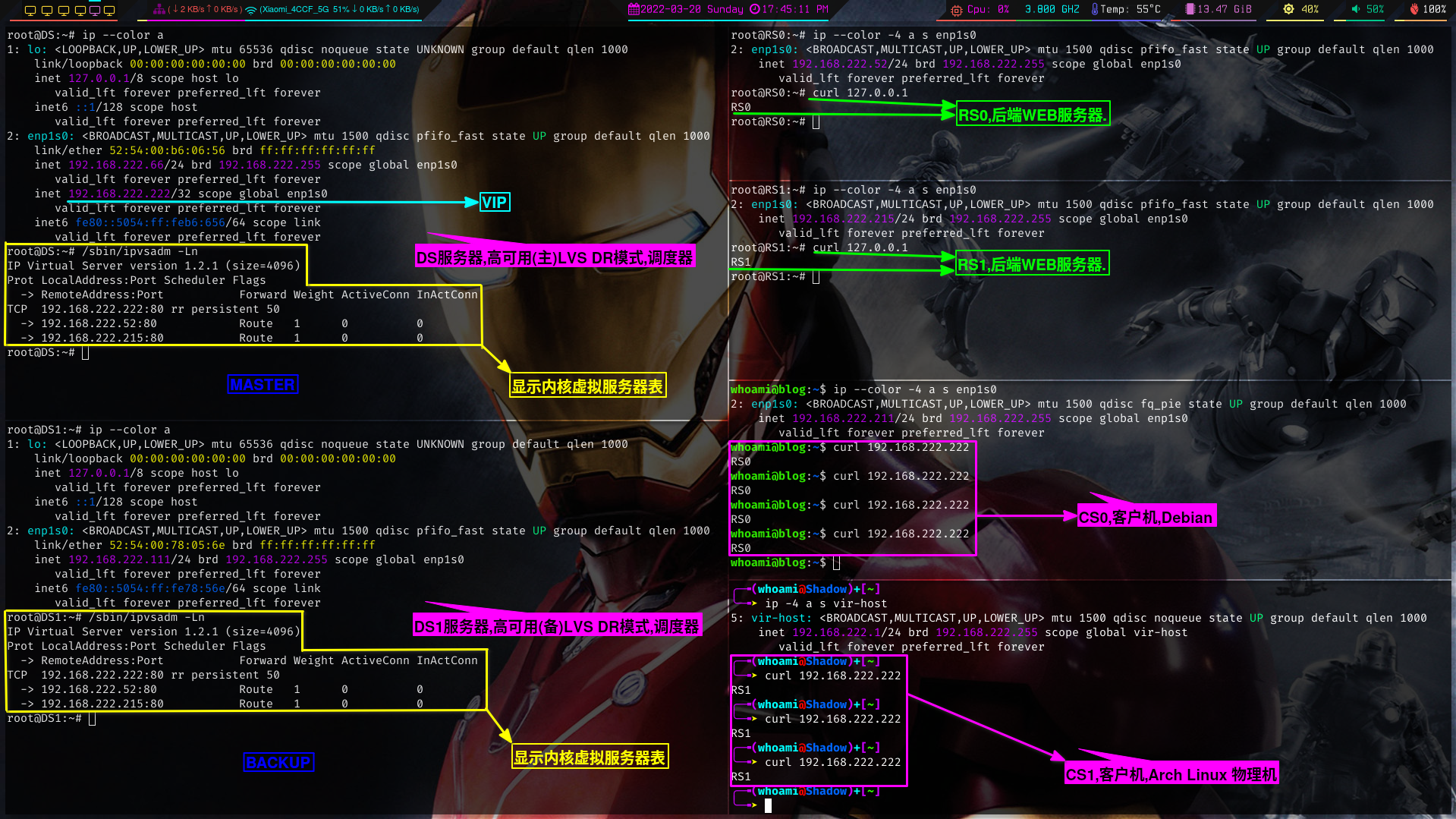

• 使用两台客户端主机请求VIP.

Master和BACKUP同时工作由Master调度.

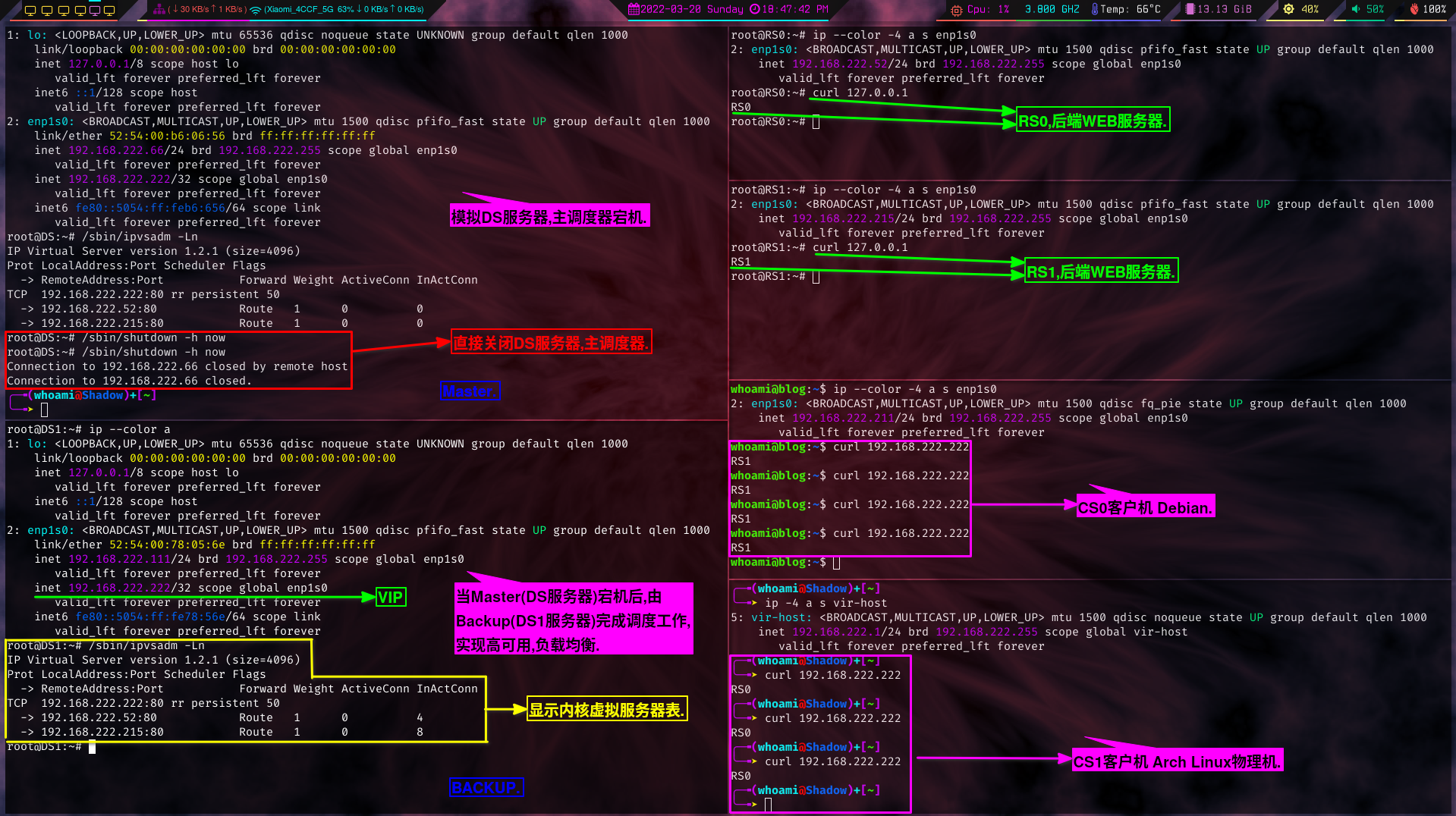

关闭Master主机BACKUP将替代Master继续调度.
